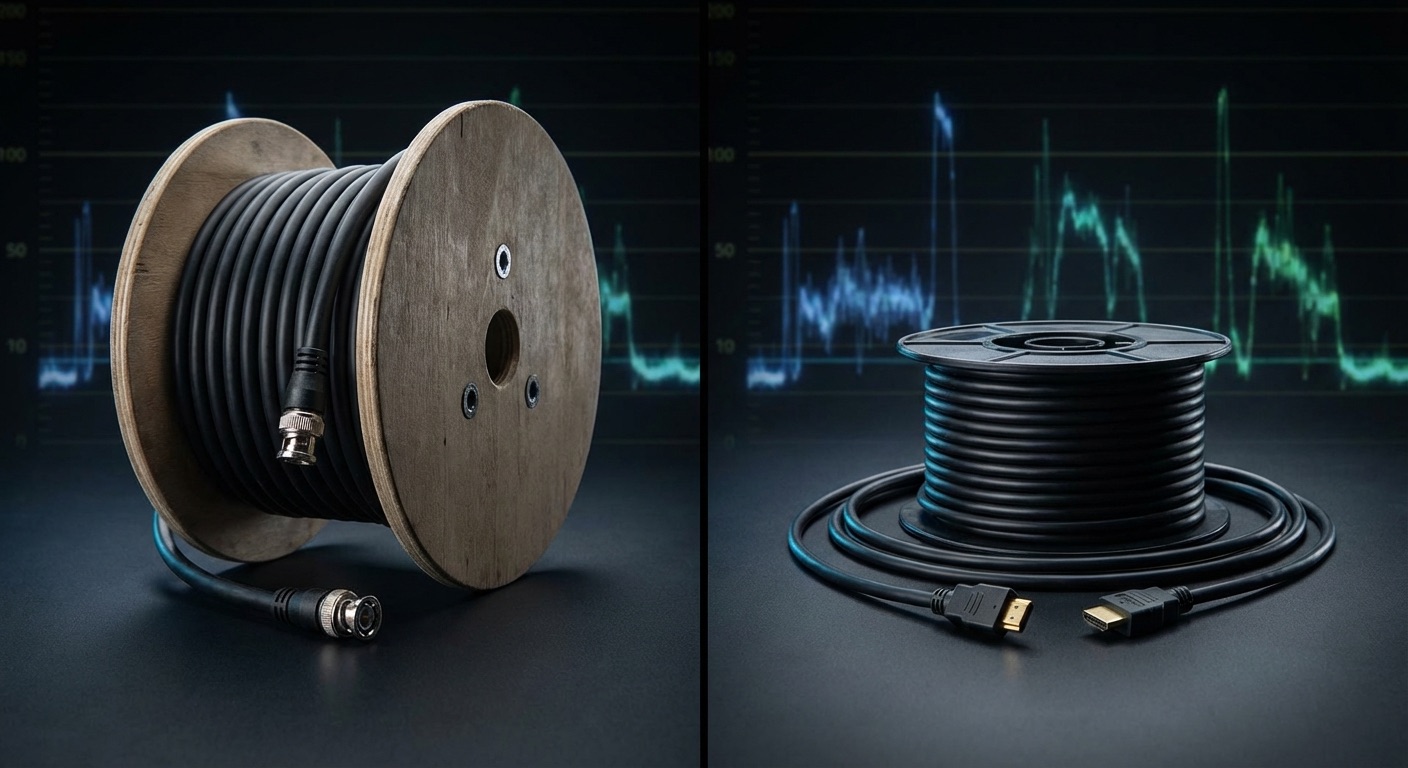

訊號長征的考驗：SDI 線材與 HDMI 線材的訊號衰減實測與解決方案
作為資深影音架構師，我們深知在大型活動或企業整合專案中，如何確保高頻寬訊號在長距離傳輸下仍能維持完整性，是系統設計的關鍵挑戰。當標準銅芯 SDI 或 HDMI 線材的傳輸距離超過 10 公尺，特別是針對 4K 60p 訊號時，訊號衰減問題將變得無法忽視。要突破這項限制，專業的解決方案必須從被動的銅纜轉向主動式的光纖傳輸（如 AOC 光纖 HDMI）或利用 SDI 訊號在同軸電纜上的強大長距離傳輸能力，並輔以專業的訊號轉換器進行佈局。
核心技術挑戰：為什麼高頻寬訊號不耐長跑？
訊號衰減（Signal Attenuation）是物理定律，其影響程度與傳輸距離、訊號頻率成正比。對於現代高解析度影音（如 HDMI 2.0/2.1 或 12G-SDI），訊號的時脈速率極高，導致傳統銅線傳輸面臨三大障礙：
SDI vs. HDMI：基礎訊號傳輸原理差異解析
理解兩種介質的傳輸機制，有助於我們選擇正確的長距離方案：
- HDMI (TMDS)：採用單端信號傳輸，阻抗匹配 (Impedance Matching) 要求極高。它使用的是非平衡傳輸，且線芯極多（通常 19 芯），對電磁干擾 (EMI) 較為敏感。衰減主要來自於高頻訊號的「表皮效應 (Skin Effect)」，導致有效導電面積減少。
- SDI (Coaxial)：採用平衡傳輸架構，通常為 75 歐姆阻抗同軸電纜。其單芯設計和平衡傳輸有效抵消了部分共模雜訊，且其訊號結構內建了對時脈抖動 (Jitter) 的容忍機制，使其成為長距離傳輸的業界標準。
實務經驗顯示，即使是高品質的 SDI RG6 線材，在傳輸 12G-SDI (4K 60p) 時，距離極限通常在 70 至 100 公尺左右；而標準的銅芯 HDMI 線材，高品質的極限通常僅能達到 15 公尺，超過此距離，訊號抖動和位元錯誤率將大幅飆升。
實戰佈線解決方案：突破距離限制
在專業廣播和活動現場，我們通常運用兩種主動式技術來克服距離障礙：光纖傳輸與 SDI 訊號轉換。
方案一：光纖 HDMI (AOC) 的高效能應用
主動光纜 (Active Optical Cable, AOC) HDMI 是目前最簡潔的長距離 HDMI 解決方案。AOC 將電訊號轉換為光訊號在光纖內傳輸，並在接收端再轉回電訊號。
- 優勢：無須外部電源（部分款式除外），線材輕巧，可傳輸 4K/8K 訊號達 100 公尺甚至更遠，且完全免疫於電磁干擾 (EMI)。
- 注意事項：AOC 屬於單向傳輸，且接頭內建的轉換晶片較為脆弱，不耐彎折或現場惡劣環境的踩踏。
方案二：SDI 轉換器的可靠性佈局
對於需要極端可靠性和現場靈活走線的場合，將 HDMI 訊號轉換為 SDI 仍是首選。使用專業級的 HDMI to SDI 轉換器，如 Blackmagic Design 或 AJA 的轉換設備。
配置流程 (以 4K 60p 為例)：
- 在訊號源端，使用專業轉換器將 HDMI 2.0 訊號轉換為四路 3G-SDI (Quad-Link SDI) 或單路 12G-SDI。
- 使用高品質 RG6 同軸電纜進行長距離傳輸（12G-SDI 可達 70m+；3G-SDI 可達 100m+）。
- 在接收端，使用 SDI to HDMI 轉換器，將訊號還原，輸出到顯示設備或導播機。
- 利用 SDI 分發器 (Distribution Amplifier, DA) 在中間進行訊號重整與放大，以確保訊號完整性。
設備選擇比較：銅纜、光纖與同軸
下表比較了三種長距離傳輸介質在專業環境中的適用性：
| 傳輸方式 | 最大距離 (4K 60p) | 佈線靈活性 | 抗干擾性 | 適用場景 |
| 標準銅芯 HDMI | 約 15 公尺 | 低 | 差 | 近距離連接，會議室內 |
| 光纖 HDMI (AOC) | 超過 100 公尺 | 中等（不耐極度彎折） | 極佳 (EMI Free) | 固定安裝，長距離點對點連接 |
| SDI (RG6 同軸電纜) | 約 70 - 100 公尺 (12G) | 極佳 | 優異 | 廣播級現場活動，需多次分發或串接 |
現場工程師的生存指南：線材防護與管理
在演唱會、展覽或大型會議等動態環境中，訊號衰減的另一個巨大變數是線材的物理損壞。無論訊號多強大，一旦線材受到人為或機器的損傷，都會導致瞬斷或衰減。
佈線防護的黃金原則：防踢、防壓、防拉扯
- 路徑規劃與隔離：所有主訊號線路（特別是脆弱的 AOC 和 SDI）必須避開人流主要動線，建議沿牆壁或專門的線槽走線。
- 防踢措施（Cable Ramps）：在必須穿越人行道的地面線路，必須使用專業的橡膠過線板（Cable Ramps 或 Cable Protectors）。這些不僅能防止線材被踩踏、踢動而導致接頭鬆脫或線芯斷裂，也能避免人員絆倒。
- 接頭保護（Strain Relief）：在設備端，使用魔鬼氈或電工膠布對線材進行應力釋放（Strain Relief），確保線材的拉力不會直接作用在脆弱的 HDMI 或 SDI 接頭上。
- 盤捲技巧：SDI 同軸電纜的盤捲必須使用「繞八字」或「Over/Under」技巧，避免產生永久性的線材扭曲，進而影響阻抗匹配。
專業提示 (Pro Tip)：在長距離佈線時，永遠選擇比預計長度多 10% 的線材，並在關鍵節點（如轉換器或 DA 前）準備訊號測試儀 (Pattern Generator)，確認訊號的眼圖 (Eye Pattern) 和抖動 (Jitter) 值仍在可接受的範圍內，避免事後排查問題的困難。
常見問題解答 (Frequently Asked Questions)
HDMI 訊號衰減時，畫面會出現什麼現象？
在數位訊號傳輸中，衰減不會像類比訊號那樣表現為畫質變差或出現雪花。高頻寬 HDMI 衰減初期通常表現為「閃爍」(Flickering)、間歇性黑屏、或出現隨機彩色的「數位雜訊」(Sparkles/Artifacts)，這代表訊號的位元錯誤率 (BER) 已經超過了顯示設備的容錯極限。
為什麼不直接使用網路線 (HDBaseT 或 IP) 傳輸？
HDBaseT 和 IP (如 NDI) 確實是長距離傳輸的強大替代方案。然而，HDBaseT 仍有距離限制（約 100m），且訊號在轉為 IP (如 NDI) 時會引入編碼解碼延遲 (Latency)，並需要更高階的網路基礎設施。對於追求零延遲、廣播級品質的現場直播環境，物理層傳輸（SDI 或光纖）仍是首選。
如何判斷我的 SDI 轉換器是否支援長距離訊號重整？
專業級的 SDI 轉換器必須具備「訊號重時」(Reclocking) 功能。該功能會清除輸入訊號中的抖動並重新生成乾淨的時脈，極大地延長訊號的有效傳輸距離。在購買轉換器或 SDI 分發器時，務必確認規格表中列有 Reclocking 或 Signal Regeneration 功能。
