教會主日直播的 IMAG (放大投影) 與直播畫面延遲整合

教會主日直播的 IMAG 與直播畫面延遲整合方案

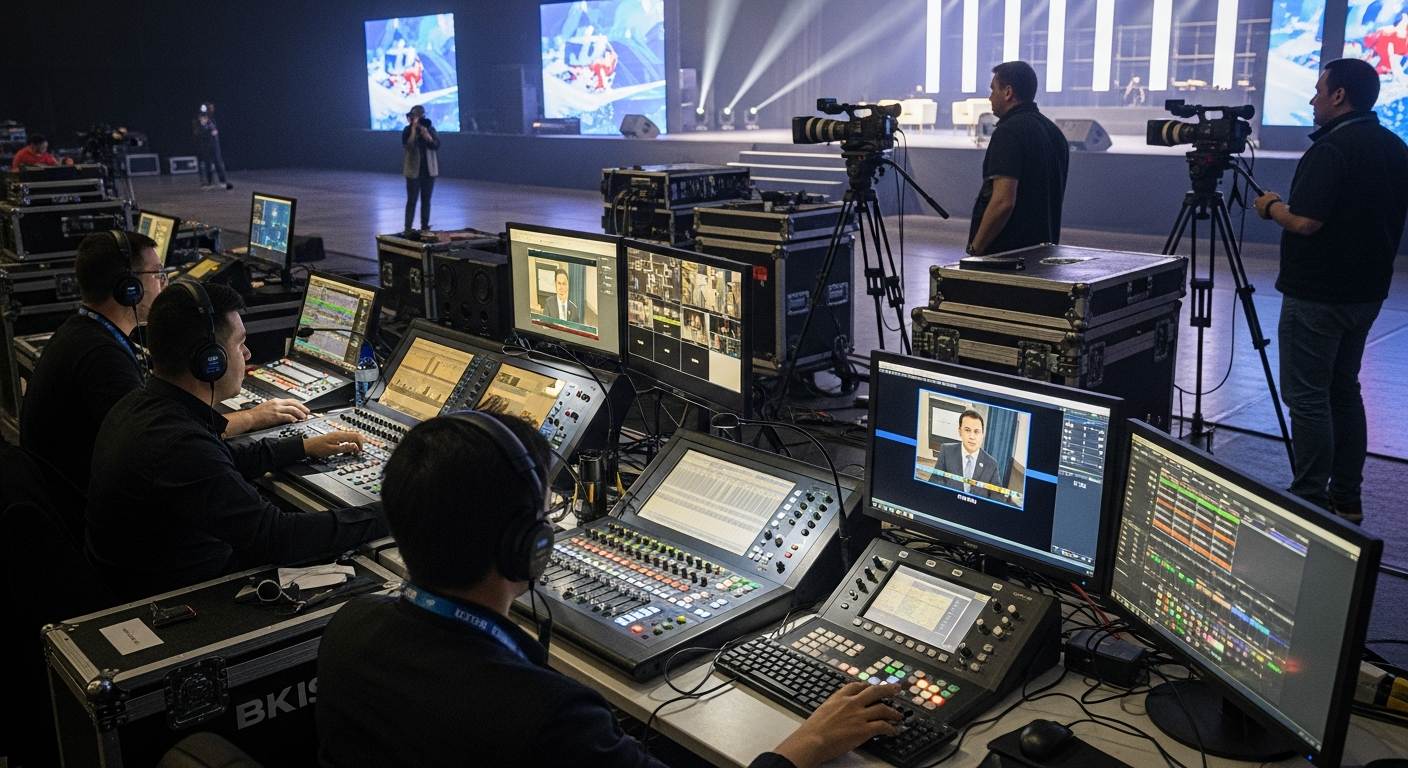

在教會主日與大型活動中，IMAG 現場放大投影與網路直播的畫面整合，核心在於解決「訊號延遲路徑的分離」。簡單來說，IMAG 追求的是近乎零延遲（Less than 2 frames）的即時同步，以確保現場會眾看到的投影與講員動作一致；而網路直播則需經過編碼與緩衝。要達成這兩者的完美整合，必須利用矩陣切換器（Matrix Switcher）或導播機的 AUX 輸出功能，將「現場即時路徑」與「直播處理路徑」在物理層面上進行分離，確保兩者互不干擾。

核心技術挑戰：為什麼 IMAG 與直播無法共用同一套訊號流？

技術長與工程師經常遇到的痛點在於，當我們試圖將導播後的最終畫面同時送往現場大螢幕與編碼器時，會發現投影畫面總是慢了半拍。這是因為現代數位影像處理流程中，每一層設備都會增加延遲：

• 訊號轉換延遲： HDMI 轉 SDI 或經過 Scaler 縮放處理器時產生的影格緩存。
• 導播機處理延遲： 啟用 DVE 特效、去背（Keying）或多層疊加時產生的運算時間。
• 顯示終端延遲： 現場大型 LED 牆或投影機內建的影像處理電路。

對於現場會眾而言，只要延遲超過 100 毫秒，就會產生強烈的視覺失調。因此，我們必須在訊號進入導播機「之前」或「之中」進行分流。

專業解決方案：利用矩陣切換器進行物理分離

在專業的廣播架構中，我們會導入一台矩陣切換器（如 12×12 或 16×16 SDI Matrix）。其作用如同影像訊號的交通分流中心，能夠將攝影機的原生訊號（Clean Feed）直接指派到現場投影端，而另一路則進入導播機進行上字、切換後才送往直播編碼器。

為什麼矩陣切換器是最佳選擇？

矩陣切換器具備「一進多出」且「極低延遲」的特性。透過矩陣，技術導播可以自由定義哪一台攝影機的畫面要直接送往大螢幕（IMAG），這通常會跳過導播機內部的圖層處理，從而省下關鍵的幾毫秒。此外，當導播機發生故障當機時，矩陣切換器還能充當緊急切換設備，直接將訊號切至現場大螢幕，確保聚會不中斷。

詳細技術設定與訊號流配置

要落實這套方案，建議遵循以下專業配置流程：

• 第一階段：訊號匯入與分流。 攝影機訊號進入矩陣切換器，複製成兩路。第一路直接送往現場投影處理器（No Overlay）；第二路送往導播機（For Streaming）。
• 第二階段：音頻同步處理。 現場擴聲系統（PA）通常是即時的，但直播端必須將音訊訊號導入數位混音機，並增加相對應的 Delay（通常為 3-5 Frames），以匹配導播機處理後的影像。
• 第三階段：AUX 指派。 若導播機等級足夠，可使用 AUX Bus 功能替代物理矩陣。將特定攝影機指派到 AUX 輸出，不經過 Master Bus 的 DVE 處理層，減少延遲。

IMAG 傳輸協定比較表

在選擇設備與傳輸架構時，不同的傳輸協定對延遲與畫質有顯著影響：

專家建議：追求極致同步的口袋名單

如果你負責的是中大型教會，我建議在建構系統時，務必採用「硬體矩陣」作為核心。不要試圖在軟體導播機（如 vMix 或 OBS）中完成 IMAG，因為軟體處理受限於 CPU/GPU 的緩衝機制，其延遲不穩定性是現場投影的大忌。請記住一個原則：現場投影走硬體分流，網路直播走軟體編碼。 這樣不僅能保證現場會眾的觀感，也能讓直播畫面具備豐富的字卡與特效。

Frequently Asked Questions

1. 如果我沒有預算買矩陣切換器，可以用 SDI 分配器 (Splitter) 代替嗎？

可以，這是預算有限時的折衷方案。利用 SDI Splitter 將攝影機訊號一分為二，一路進大螢幕，一路進導播機。缺點是現場投影只能固定看某一台攝影機，無法靈活切換視角。

2. 為什麼我的音訊在直播時是同步的，但在現場電視牆上卻對不準？

這是典型的 IMAG 延遲問題。通常是因為現場投影設備（如 LED 發送卡或投影機）處理速度太慢。建議檢查設備的「遊戲模式」或關閉所有內建的數位畫質增強功能，並確保訊號路徑中沒有不必要的 Scaler。

3. 使用 NDI 技術可以處理教會的 IMAG 嗎？

可以，但前提是必須使用 Full NDI 而非 NDI | HX。Full NDI 在萬兆網路環境下表現優異，但若網路環境不穩或交換機規格不足，產生的抖動（Jitter）會讓現場投影畫面產生微小的卡頓感，對於高要求的技術總監來說，SDI 依然是 IMAG 的最穩定解答。
